Τι κάνει τα Metal Straight Bevel Gears αξιόπιστα για βιομηχανική μετάδοση ισχύος;

Πίνακας περιεχομένων

1. Τι είναι τα μεταλλικά ίσια κωνικά γρανάζια
2. Βασικά δομικά χαρακτηριστικά
3. Θέματα Υλικών και Θερμικής Επεξεργασίας
4. Πώς ο σχεδιασμός επηρεάζει την απόδοση
5. Βιομηχανικές Εφαρμογές
6. Τι πρέπει να ελέγξουν οι αγοραστές πριν παραγγείλουν
7. Κατασκευή και Ποιοτικός Έλεγχος
8. Κοινά προβλήματα και οι αιτίες τους
9. Ίσια λοξότμητα γρανάζια και σπειροειδή κωνικά γρανάζια
10. Προσαρμοσμένα μεταλλικά ίσια κωνικά γρανάζια
11. Συχνές Ερωτήσεις
12. Σύναψη

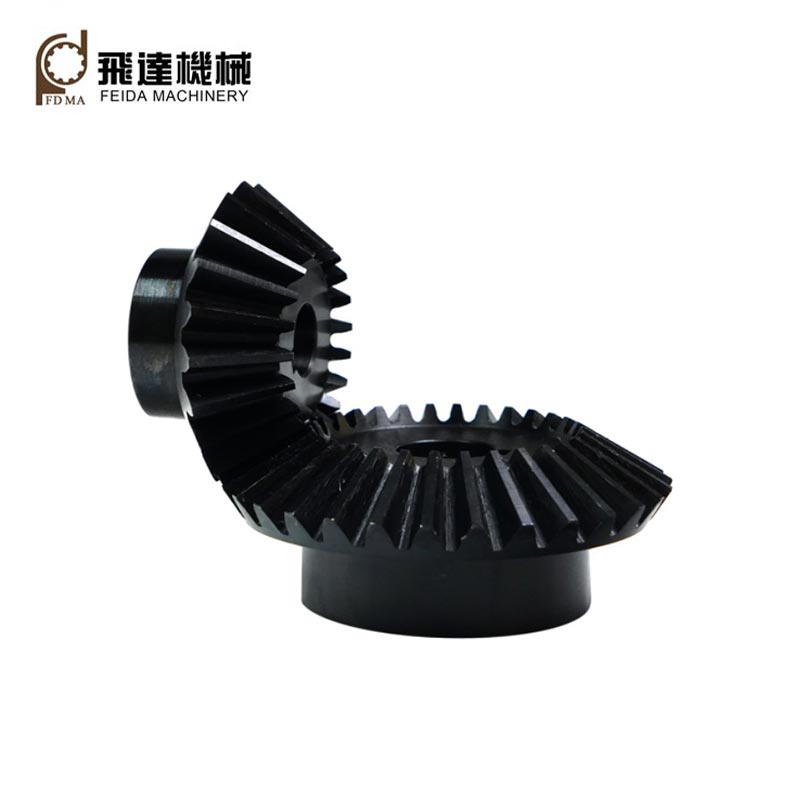

1. Τι είναι τα Μεταλλικά ίσια κωνικά γρανάζια

Τα μεταλλικά ίσια κωνικά γρανάζια είναι κωνικά γρανάζια με ευθεία δόντια τοποθετημένα κατά μήκος της επιφάνειας ενός κώνου βήματος. Όταν ένα ζεύγος κωνικών γραναζιών πλέκει, μπορούν να μεταφέρουν κίνηση μεταξύ τεμνόμενων αξόνων ενώ αλλάζουν την κατεύθυνση μετάδοσης ισχύος.

Σε σύγκριση με τα κυλινδρικά γρανάζια, η γεωμετρία ενός κωνικού γραναζιού είναι πιο τρισδιάστατη επειδή οι διαστάσεις των δοντιών του αλλάζουν σε όλο το πλάτος της όψης. Η μορφή του δοντιού, ο κώνος βήματος, η γωνία του άξονα, το πλάτος του προσώπου, η οπίσθια όψη και η θέση στερέωσης πρέπει επομένως να θεωρούνται ως ένα πλήρες σύστημα και όχι ως μεμονωμένες διαστάσεις.

Τα ίσια κωνικά γρανάζια είναι ιδιαίτερα ελκυστικά όταν η εφαρμογή δεν απαιτεί την ομαλή εμπλοκή υψηλής ταχύτητας που σχετίζεται με πιο σύνθετα σχέδια με κυρτά δόντια. Η σχετικά απλή διάταξη των δοντιών τους μπορεί επίσης να είναι επωφελής για ορισμένα μηχανικά συστήματα χαμηλής έως μέτριας ταχύτητας, συμπαγή εξοπλισμό, μηχανισμούς κίνησης και εφαρμογές αντικατάστασης.

2. Βασικά δομικά χαρακτηριστικά

Ένα αξιόπιστο εργαλείο ξεκινά με μια σαφή κατανόηση της γεωμετρίας του. Αρκετές παράμετροι επηρεάζουν άμεσα τη συμβατότητα, την ικανότητα φόρτωσης και την εγκατάσταση.

3. Θέματα Υλικών και Θερμικής Επεξεργασίας

Η επιλογή υλικού είναι μια από τις πιο σημαντικές αποφάσεις κατά την αγορά μεταλλικών γραναζιών. Ένα γρανάζι που χρησιμοποιείται σε έναν ελαφρά φορτωμένο μηχανισμό συσκευασίας έχει πολύ διαφορετικές απαιτήσεις από ένα γρανάζι που λειτουργεί συνεχώς υπό υψηλή ροπή.

Οι κοινές επιλογές μηχανικής περιλαμβάνουν χάλυβες άνθρακα, κράμα χάλυβες, ανοξείδωτους χάλυβες και άλλες εξειδικευμένες ποιότητες μετάλλων. Το κατάλληλο υλικό εξαρτάται από το φορτίο, το περιβάλλον λειτουργίας, την έκθεση στη διάβρωση, την ταχύτητα, την αναμενόμενη διάρκεια ζωής, τη μέθοδο κατασκευής και τη διαθέσιμη θερμική επεξεργασία.

• Ανθρακούχο χάλυβα:Συχνά εξετάζεται για μηχανικές εφαρμογές ευαίσθητες στο κόστος όπου ισχύουν μέτριες απαιτήσεις απόδοσης.
• Κραματοποιημένος χάλυβας:Κατάλληλο όταν απαιτείται υψηλότερη αντοχή, αντοχή στη φθορά ή ικανότητα θερμικής επεξεργασίας.
• Ανοξείδωτο ατσάλι:Χρήσιμο όταν η αντίσταση στη διάβρωση είναι σημαντική.
• Θερμικά επεξεργασμένος χάλυβας:Μπορεί να παρέχει μια πιο σκληρή επιφάνεια εργασίας, διατηρώντας παράλληλα τις κατάλληλες ιδιότητες του πυρήνα όταν καθορίζεται σωστά.

Η θερμική επεξεργασία δεν πρέπει ποτέ να επιλέγεται ανεξάρτητα από τη σχεδίαση του γραναζιού. Η σκληρότητα, το βάθος της θήκης, όπου ισχύει, οι ιδιότητες του πυρήνα, η σταθερότητα των διαστάσεων και οι επακόλουθες απαιτήσεις φινιρίσματος πρέπει να λαμβάνονται υπόψη μαζί.

4. Πώς ο σχεδιασμός επηρεάζει την απόδοση

Η απόδοση του γραναζιού καθορίζεται από την αλληλεπίδραση μεταξύ γεωμετρίας, υλικού, ακρίβειας κατασκευής, εγκατάστασης, λίπανσης και συνθηκών λειτουργίας. Ένα θεωρητικά κατάλληλο γρανάζι μπορεί να έχει κακή απόδοση εάν τα εξαρτήματα που συνδυάζονται δεν είναι σωστά ευθυγραμμισμένα.

5. Βιομηχανικές Εφαρμογές

Τα μεταλλικά ίσια κωνικά γρανάζια μπορούν να βρεθούν σε μηχανικά συστήματα που χρειάζονται γωνιακή μετάδοση ισχύος χωρίς να απαιτείται μια εξαιρετικά περίπλοκη διαμόρφωση γραναζιών.

• Βιομηχανικά μηχανήματα και συγκροτήματα μετάδοσης
• Εξοπλισμός χειρισμού υλικών
• Μηχανήματα συσκευασίας
• Συστήματα μεταφοράς
• Γεωργικά μηχανήματα
• Εργαλειομηχανές και βοηθητικοί μηχανισμοί
• Μηχανικά συστήματα αυτοκινήτων και οχημάτων
• Εξοπλισμός μετάδοσης ισχύος γενικής χρήσης
• Προσαρμοσμένα μηχανικά συγκροτήματα

Η καταλληλότητα των ευθύγραμμων κωνικών γραναζιών εξαρτάται από τις πραγματικές συνθήκες λειτουργίας. Εφαρμογές με απαιτητικές απαιτήσεις υψηλής ταχύτητας και χαμηλού θορύβου ενδέχεται να απαιτούν διαφορετική διαμόρφωση κωνικού γραναζιού, ενώ τα απλούστερα συστήματα μπορούν να επωφεληθούν από την απλή γεωμετρία των ευθύγραμμων δοντιών.

6. Τι πρέπει να ελέγξουν οι αγοραστές πριν παραγγείλουν

Πολλά προβλήματα αγοράς συμβαίνουν επειδή ο αγοραστής παρέχει μόνο ένα όνομα προϊόντος και τη βασική διάμετρο. Για αντικατάσταση ή προσαρμοσμένο εξοπλισμό, ο κατασκευαστής χρειάζεται αρκετές πληροφορίες για να αναπαράγει την προβλεπόμενη σχέση μετάδοσης.

Εάν ο αρχικός εξοπλισμός είναι διαθέσιμος, η παροχή ενός σχεδίου, δείγματος, φωτογραφιών με μετρήσεις ή πλήρους προδιαγραφής εργαλείων μπορεί να μειώσει σημαντικά τα σφάλματα επικοινωνίας. Για έργα αντικατάστασης, οι πληροφορίες σχετικά με το ταιριαστό εργαλείο είναι εξίσου σημαντικές επειδή δύο γρανάζια πρέπει να είναι συμβατά ως ζευγάρι.

7. Κατασκευή και Ποιοτικός Έλεγχος

Η ποιότητα κατασκευής επηρεάζει άμεσα την επαφή των δοντιών, τη συνοχή των διαστάσεων, τη συμπεριφορά λειτουργίας και τη διάρκεια ζωής. Τα ίσια κωνικά γρανάζια έχουν κωνική γεωμετρία, επομένως ο έλεγχος της μορφής του δοντιού και των σχετικών διαστάσεων απαιτεί κατάλληλο εξοπλισμό, εργαλεία, μεθόδους μέτρησης και έλεγχο διαδικασίας.

Μια αξιόπιστη διαδικασία παραγωγής συνήθως περιλαμβάνει επαλήθευση υλικού, προετοιμασία τυφλού, κοπή δοντιών, θερμική επεξεργασία όπου απαιτείται, φινίρισμα, επιθεώρηση διαστάσεων και τελική επαλήθευση ποιότητας. Ανάλογα με την εφαρμογή, η επιθεώρηση μπορεί να καλύψει τις διαστάσεις των δοντιών, τη διαρροή, την οπισθοδρόμηση, τις διαστάσεις της οπής, τη σκληρότητα, την κατάσταση της επιφάνειας και την απόδοση ζευγαρώματος.

Για προσαρμοσμένες βιομηχανικές παραγγελίες, οι αγοραστές θα πρέπει επίσης να ρωτήσουν πώς εγκρίνονται τα δείγματα παραγωγής και πώς διατηρείται η συνέπεια των διαστάσεων κατά τη διάρκεια της παρτίδας παραγωγής. Ένας προμηθευτής ικανός να επικοινωνεί με σαφήνεια σχετικά με τα σχέδια, τις ανοχές, τα υλικά και τις απαιτήσεις επιθεώρησης μπορεί να βοηθήσει στην αποφυγή δαπανηρών εκ νέου εργασιών.

8. Κοινά προβλήματα και οι αιτίες τους

9. Ίσια λοξότμητα γρανάζια και σπειροειδή κωνικά γρανάζια

Τα ίσια και τα σπειροειδή κωνικά γρανάζια μεταδίδουν ισχύ μεταξύ τεμνόμενων αξόνων, αλλά η γεωμετρία των δοντιών τους διαφέρει. Τα ίσια κωνικά γρανάζια χρησιμοποιούν ίσια κωνικά δόντια, ενώ τα σπειροειδή κωνικά γρανάζια χρησιμοποιούν κυρτά δόντια.

Η κατάλληλη διαμόρφωση εξαρτάται από τις απαιτήσεις ταχύτητας, φορτίου, θορύβου, χώρο εγκατάστασης, ικανότητα κατασκευής και συνολικές απαιτήσεις συστήματος. Επομένως, ένα γρανάζι πρέπει να επιλέγεται σύμφωνα με το μηχάνημα και όχι με τη σύγκριση των στυλ δοντιών μεμονωμένα.

10. Προσαρμοσμένα μεταλλικά ίσια κωνικά γρανάζια

Τα τυπικά γρανάζια είναι βολικά όταν οι υπάρχουσες διαστάσεις ταιριάζουν με το μηχάνημα. Ωστόσο, πολλά βιομηχανικά έργα απαιτούν προσαρμοσμένα γρανάζια, επειδή ο διαθέσιμος χώρος εγκατάστασης, η διάταξη του άξονα, το φορτίο, η διεπαφή τοποθέτησης ή οι διαστάσεις αντικατάστασης δεν είναι στάνταρ.

Η Jinjiang Feida Machinery Co., Ltd. μπορεί να ληφθεί υπόψη για έργα που απαιτούν προσαρμοσμένα εξαρτήματα μεταλλικών εργαλείων με βάση μηχανικά σχέδια, δείγματα, απαιτήσεις διαστάσεων ή πληροφορίες εφαρμογής. Για τους αγοραστές B2B, το πιο χρήσιμο σημείο εκκίνησης είναι μια πλήρης τεχνική προδιαγραφή και όχι απλώς να ζητηθεί μια τιμή για "ίσια κωνικά γρανάζια".

Αυτές οι πληροφορίες επιτρέπουν στον κατασκευαστή να αξιολογήσει εάν ο προτεινόμενος σχεδιασμός, το υλικό, η διαδρομή μηχανικής κατεργασίας και οι απαιτήσεις ποιότητας είναι συμβατές με την προβλεπόμενη εφαρμογή.

11. Συχνές Ερωτήσεις

12. Συμπέρασμα

Τα Metal Straight Bevel Gears παραμένουν μια πρακτική λύση για μηχανικά συστήματα που χρειάζονται αξιόπιστη γωνιακή μετάδοση ισχύος μέσω διασταυρούμενων αξόνων. Η σχετικά απλή γεωμετρία των δοντιών τους τα καθιστά χρήσιμα σε ένα ευρύ φάσμα μηχανημάτων, ιδιαίτερα όταν η εφαρμογή δίνει μεγαλύτερη έμφαση στο αξιόπιστο κιβώτιο ταχυτήτων, τη συμπαγή εγκατάσταση, τις ελεγχόμενες απαιτήσεις κατασκευής και τη συντηρησιμότητα παρά στην εξαιρετικά αθόρυβη λειτουργία υψηλής ταχύτητας.

Για τους αγοραστές, το πιο σημαντικό βήμα είναι να αντιστοιχίσουν τις προδιαγραφές του κιβωτίου ταχυτήτων με το πραγματικό περιβάλλον λειτουργίας. Ο αριθμός των δοντιών, η γεωμετρία, το υλικό, η σκληρότητα, το πλάτος της όψης, η γωνία άξονα, η ταχύτητα, η ροπή, η ευθυγράμμιση, η λίπανση και οι ανοχές κατασκευής θα πρέπει να λαμβάνονται υπόψη πριν από την έναρξη της παραγωγής.

Είτε χρειάζεστε εξαρτήματα αντικατάστασης, παρτίδες παραγωγής ή ειδικά σχεδιασμένα εξαρτήματα μετάδοσης, η σαφής τεχνική επικοινωνία μπορεί να βοηθήσει στη μείωση των προβλημάτων συμβατότητας και του περιττού κόστους ανάπτυξης.Jinjiang Feida Machinery Co., Ltd.μπορεί να συνεργαστεί με πελάτες για προσαρμοσμένες απαιτήσεις εργαλείων με βάση τις προδιαγραφές του έργου και τις ανάγκες εφαρμογής.

Χρειάζεστε προσαρμοσμένα μεταλλικά ίσια κωνικά γρανάζια;

Μοιραστείτε το σχέδιο, το δείγμα, τις διαστάσεις, τις απαιτήσεις υλικού ή τις λεπτομέρειες εφαρμογής σας με την Jinjiang Feida Machinery Co., Ltd. Η ομάδα μας μπορεί να βοηθήσει στην αξιολόγηση των προδιαγραφών και να συζητήσει μια κατάλληλη προσαρμοσμένη λύση εργαλείων για τα μηχανήματα σας. Επικοινωνήστε μαζί μας.
