Λύσεις επεξεργασίας γραναζιών υψηλής ακρίβειας για βαρύ φορτίο και συνθήκες λειτουργίας υψηλής ταχύτητας

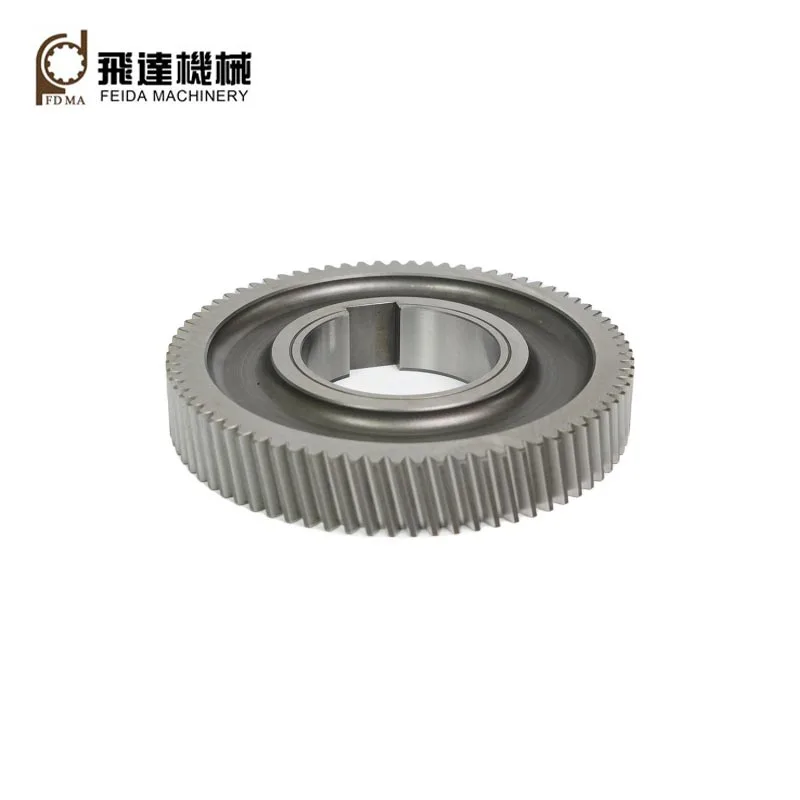

Η απόδοση τουγρανάζιΤα συστήματα μετάδοσης επικεντρώνονται στον συντονισμένο έλεγχο της ακρίβειας του προφίλ των δοντιών, της σκληρότητας της επιφάνειας και των χαρακτηριστικών δικτύωσης. Τα κυλινδρικά γρανάζια, τα κωνικά γρανάζια και τα προσαρμοσμένα κιβώτια ταχυτήτων απαιτούν διαδρομές διαδικασίας που ταιριάζουν με τα προφίλ φόρτωσης σε μηχανήματα κατασκευής, γεωργικό εξοπλισμό και βιομηχανικό αυτοματισμό. Τα σπιρούνια και τα ελικοειδή κυλινδρικά γρανάζια χρησιμοποιούνται ευρέως σε κινήσεις παράλληλου άξονα, όπου η κορώνα των δοντιών και το ανάγλυφο του άκρου μειώνουν αποτελεσματικά την πρόσκρουση και τον θόρυβο του πλέγματος. Τα σπειροειδή κωνικά γρανάζια ταιριάζουν με το κιβώτιο ταχυτήτων τεμνόμενου άξονα, με κυρτή γεωμετρία δοντιού που δέχεται υψηλή ροπή διατηρώντας παράλληλα ομαλή λειτουργία.

Στην επιλογή υλικού, κραματοποιημένοι χάλυβες όπως 20CrMnTi και 42CrMo επιτυγχάνουν επιφανειακή σκληρότητα HRC58-62 μετά την ενανθράκωση και την απόσβεση, με σκληρότητα πυρήνα που διατηρείται στην περιοχή 30-38 HRC, εξισορροπώντας την αντοχή στη φθορά έναντι του σπασίματος των δοντιών. Για εφαρμογές βαρέως φορτίου μέσης έως χαμηλής ταχύτητας, η ρίψη βολής στις ρίζες των δοντιών αυξάνει το βάθος της υπολειπόμενης πίεσης, ενισχύοντας την αντοχή σε κάμψη κόπωσης. Η λείανση, ως η βασική λειτουργία φινιρίσματος, αφαιρεί την παραμόρφωση της θερμικής επεξεργασίας και διορθώνει τις αποκλίσεις του προφίλ, διατηρώντας ανοχές μορφής δοντιού σε κατηγορία DIN 5 ή λεπτότερη, με την τραχύτητα της επιφάνειας να φτάνει το Ra0,8 ή χαμηλότερο.

Η ενσωμάτωση του κιβωτίου ταχυτήτων λαμβάνει υπόψη την επιλογή ρουλεμάν, τη μέθοδο λίπανσης και την ακαμψία του περιβλήματος. Η σωστή τοποθέτηση των καναλιών επιστροφής λαδιού και των αεραγωγών βοηθά στη ρύθμιση των θερμοκρασιών λειτουργίας και στην επέκταση των διαστημάτων αλλαγής λιπαντικού. Κατά τη συναρμολόγηση, η προσαρμογή της αντίστροφης ανταπόκρισης επηρεάζει άμεσα την αντίστροφη κίνηση και την απόκριση κρούσης μετάδοσης, απαιτώντας κατάλληλες τιμές διάκενου με βάση τις πραγματικές συνθήκες.ΓρανάζιΤα κέντρα μέτρησης πραγματοποιούν πλήρεις επιθεωρήσεις του σωρευτικού σφάλματος βήματος και της απόκλισης ηλεκτροδίων, διασφαλίζοντας ότι η κατανομή του σχεδίου επαφής σε κάθε ζεύγος ταχυτήτων ανταποκρίνεται στις προσδοκίες σχεδιασμού.

Για κινητήρες ακριβείας σε εξοπλισμό αυτοματισμού, τα νιτρωμένα γρανάζια λεπτής μονάδας προσφέρουν χαμηλή θερμική παραμόρφωση και υψηλή σκληρότητα επιφάνειας, κατάλληλα για περιβάλλοντα ελάχιστης ή χωρίς λίπανση. Η βελτιστοποίηση των συντελεστών τροποποίησης και των αναλογιών επαφής μειώνει περαιτέρω το μέγεθος του φακέλου ενώ αυξάνει την πυκνότητα ροπής ανά μονάδα βάρους. Οι διαδρομές επεξεργασίας εργαλείων πολλαπλών διεργασιών παρέχουν ευέλικτους συνδυασμούς ακρίβειας και κόστους για διάφορα συστήματα μετάδοσης.
