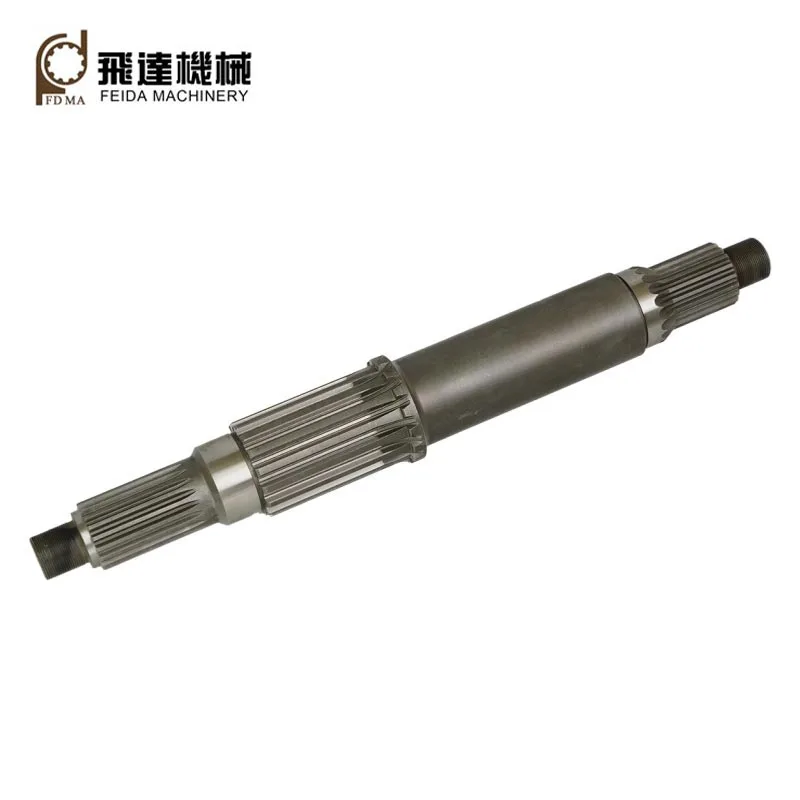

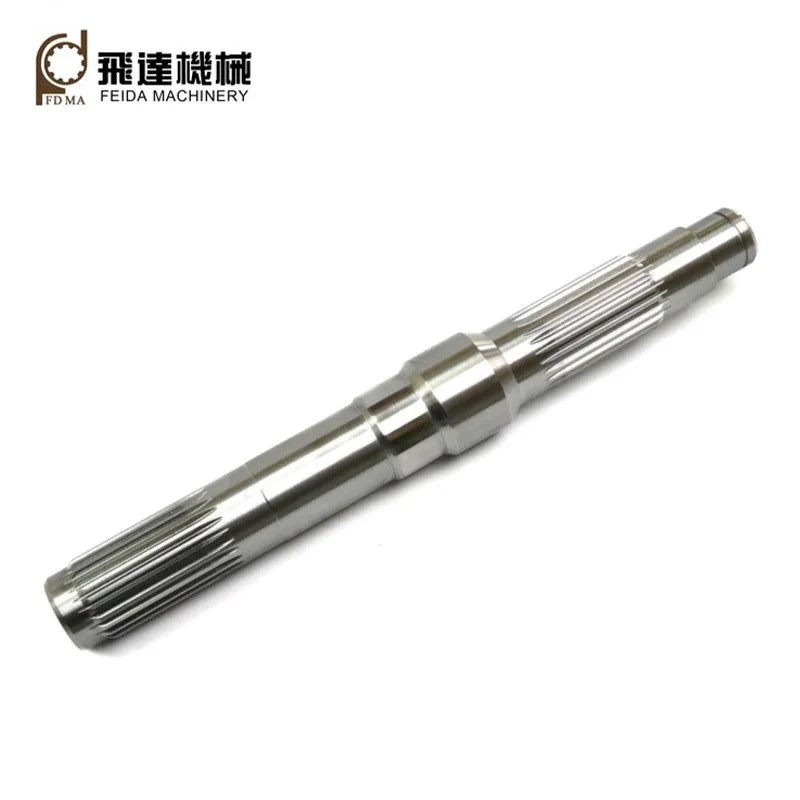

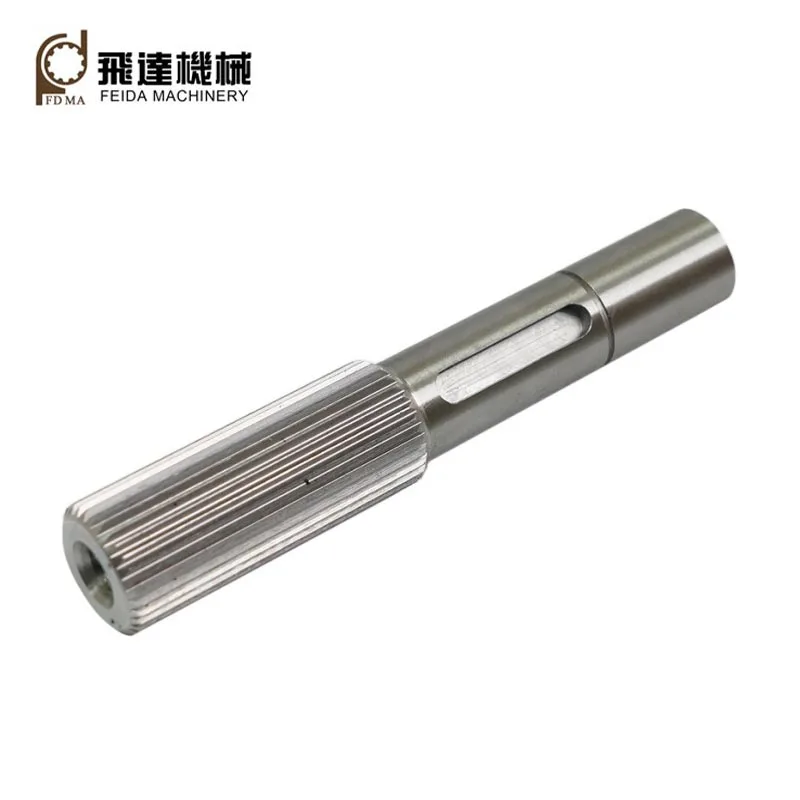

Άξονες Spline

Προσαρμοσμένοι από το εργοστάσιο Feida Machinery, οι άξονες spline είναι μηχανικά εξαρτήματα που έχουν ραβδώσεις ή δόντια και λειτουργία με πλέγμα με αυλακώσεις σε εξαρτήματα ζευγαρώματος, μεταφέροντας τη ροπή στα εξαρτήματα ζευγαρώματος. μεταδίδοντας ροπή, έχουν επίσης λειτουργίες όπως η απορρόφηση της κακής ευθυγράμμισης, η ενίσχυση της αντοχής, η μείωση των κραδασμών και θόρυβος, απλοποίηση συναρμολόγησης και αποσυναρμολόγησης, αξονική ολίσθηση κ.λπ.

Δύο συνηθισμένοι τύποι

1. Ορθογώνια: Λόγω των δοντιών τους με ευθεία όψη με ορθογώνιες (επίπεδες) κορυφές και ρίζες, έχουν τα πλεονεκτήματα απλού σχεδιασμού, χαμηλού κόστους κατασκευής και εύκολης μηχανικής κατεργασίας και επιθεώρησης.
2. Involute: Έχουν ελικοειδή καμπύλες (παρόμοιες με τα δόντια του γραναζιού), στρογγυλεμένες ρίζες δοντιών, ομοιόμορφο βήμα, με αποτέλεσμα λειτουργία αυτοκεντρισμού, υψηλή χωρητικότητα φορτίου, υψηλή αντοχή και εναλλαξιμότητα.

Βασική παράμετρος

Ενότητα: M0.5-5
Βαθμός ακριβείας: ISO/DIN 6-10
Αριθμός δοντιών: όσο περισσότερα δόντια, τόσο μεγαλύτερη χωρητικότητα φορτίου
Γωνία πίεσης: οι κοινές τιμές είναι 30, 37,5 και 45 μοίρες.
Μικρότερη γωνία πίεσης δίνει μεγαλύτερη χωρητικότητα φορτίου. Οι μεγαλύτερες γωνίες είναι καλύτερες για συρόμενες συνδέσεις.
Διάμετρος βήματος: ο θεωρητικός κύκλος αναφοράς.

Εφαρμογή

Οι ελικοειδείς άξονες είναι κατάλληλοι για συνδέσεις με μεγάλα φορτία, υψηλές απαιτήσεις ακρίβειας κεντραρίσματος και μεγάλες διαστάσεις. Συνήθως χρησιμοποιούνται σε ένα ευρύ φάσμα εφαρμογών, όπως συστήματα μετάδοσης κίνησης αυτοκινήτων, τιμόνι μηχανισμοί, κινητήρες σκαφών, συστήματα έλικας, βαρούλκα, κινητήρες αεροσκαφών, κιβώτια ταχυτήτων, διαφορικά, θήκες μεταφοράς κ.λπ.

Μετά από περισσότερα από 30 χρόνια ανάπτυξης, η Feida Machinery έχει τώρα τρία εργοστάσια: ένα για μηχανική μετάδοση εξαρτήματα, ένα για προσαρμοσμένα εξαρτήματα ακριβείας, και ένα για εξαρτήματα από λαμαρίνα. Είμαστε σε θέση να παράγουμε υψηλής ποιότητας spline άξονες που χρησιμοποιούν τεχνικές επεξεργασίας CNC spline (π.χ. hobbing, διαμόρφωση, διάνοιξη, λείανση κ.λπ.) και υψηλής ποιότητας ακατέργαστο υλικά (π.χ., 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, κ.λπ.).

Όλη η διαδικασία κατεργασίας

Πρώτες ύλες → Σφυρηλάτηση → Τόρνευση → Επεξεργασία με σφήνα → Φρέζα → Θερμική επεξεργασία → Τρίψιμο → Επιθεώρηση → Συσκευασία & αποστολή

Κύριος εξοπλισμός παραγωγής

Με περισσότερα από 30 χρόνια ανάπτυξης, η Feida Machinery διαθέτει ένα πλήρες σετ προηγμένης κατασκευής εξοπλισμός, συμπεριλαμβανομένου CNC τόρνος, CNC γκαζόν εργαλείων, CNC διαμορφωτής γραναζιών, CNC μηχανές ξυρίσματος εργαλείων, CNC μηχανή ψαλιδίσματος spline, CNC εργαλεία μύλος, CNC κέντρο κατεργασίας κ.λπ.

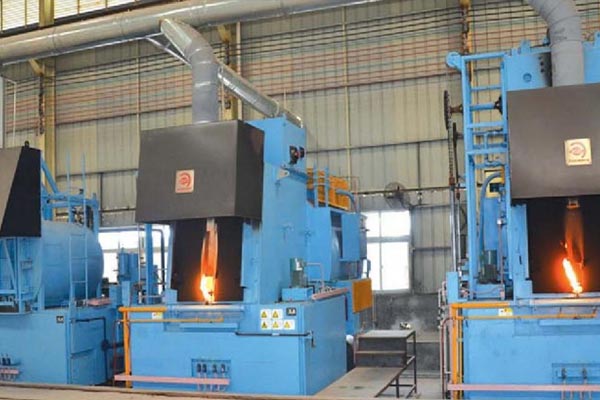

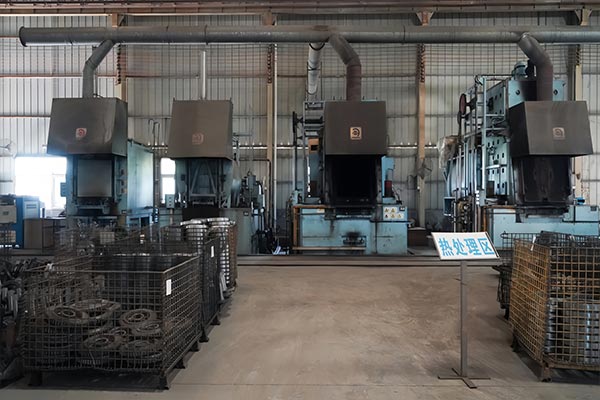

Κατεργασία με θερμοκρασία

Οι διαδικασίες θερμικής επεξεργασίας μας περιλαμβάνουν σβήσιμο και σκλήρυνση, ενανθράκωση και σβέση, σκλήρυνση υψηλής συχνότητας, νιτρίδωση, νιτρίωση, κ.λπ. Μέσω θερμικής επεξεργασίας, οι μηχανικές ιδιότητες των αξόνων μας μπορούν να είναι βελτιστοποιημένη πολύ καλά.

FAQ

Πώς εγγυάστε την ποιότητα των ανταλλακτικών ακριβείας;

Η Feida έχει περάσει την πιστοποίηση συστήματος διαχείρισης ποιότητας ISO:2015.
Εφαρμόζουμε ένα σύστημα ποιοτικού ελέγχου (QC) πολλαπλών σταδίων:
Αρχική επιθεώρηση προϊόντος (FAI): Επαλήθευση πλήρους διαστάσεων πριν από την έναρξη της μαζικής παραγωγής.
Ποιοτικός Έλεγχος Εντός Διεργασίας (IPQC): Έλεγχοι δειγματοληψίας κάθε 2–3 ώρες κατά τη διάρκεια της διαδικασίας κατεργασίας.
100% Τελική Επιθεώρηση: Κάθε μέρος υποβάλλεται σε τελικό έλεγχο για διαστάσεις και φινίρισμα επιφάνειας πριν από τη συσκευασία.

Πώς είναι οι υπηρεσίες μετά την πώληση;

Έχουμε δημιουργήσει ένα ολοκληρωμένο σύστημα εξυπηρέτησης μετά την πώληση, το οποίο παρέχει έγκαιρη τεχνική υποστήριξη και λύσεις για να διασφαλιστεί ότι οι πελάτες δεν έχουν καμία ανησυχία κατά τη χρήση.
